Accesorios Y Partes De La Válvulas

141-1 Válvula de Verificación

141-1
Válvulas de verificación Acero inoxidable y Metal

La Válvula de Verificación Modelo 141-1
utiliza un dispositivo de resorte que permitirá
el flujo en una única dirección. Es
el componente primario utilizado en las
válvulas con una función de verificación
de flujo inverso.  El flujo se desarroll
en  la dirección de la flecha en el cuerpo de
la válvula de verificación.

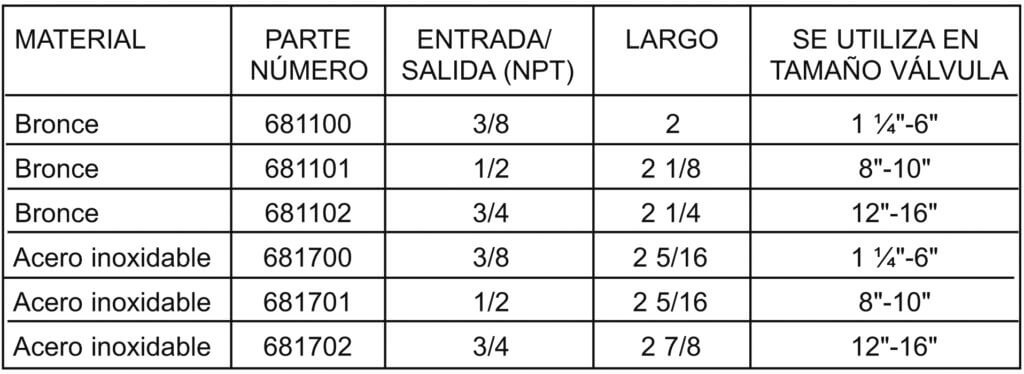

MODELO 141-1 MATRIZ

141-1 onesheet.qxd



DIAGRAMA SÍMBOLO

La válvula de verificación modelo 141-1 se muestra en el Esquema de OCV como :141-1symbol
141-1_schematic_spanish
EJEMPLO: Se muestra aquí en una Válvula de Verificación Modelo 94-3.
