La válvula de control solenoide serie 115 de OCV está diseñada para brindar un control de encendido/apagado o abertura/cierre de fluidos como respuesta a una señal eléctrica. La válvula consiste en el modelo 65 básico de OCV con un piloto de operación solenoide. Con el solenoide apropiado, la válvula puede estar normalmente cerrada (paso de energía para abrir) o abierta (cierre del paso de energía para abrir).

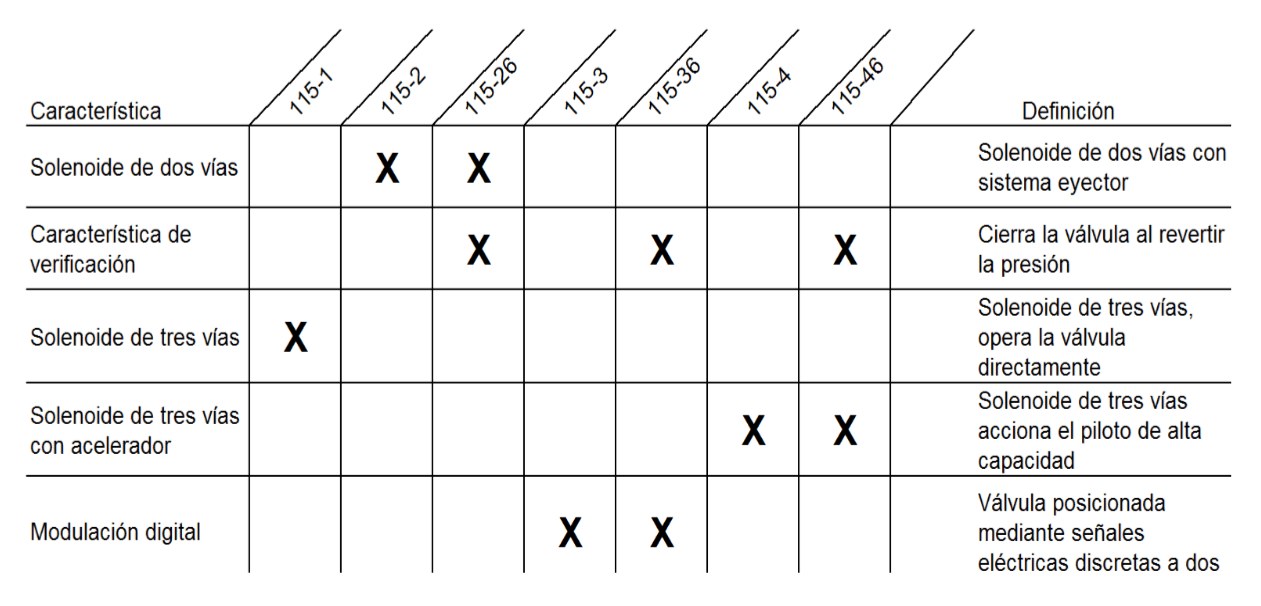

| Model | Model Sheet | Model Sheet (metric) | Specifications | Animation | Operations Manual |
|---|---|---|---|---|---|
| Modelo 115-1 Valvula de Cierre Solenoide |
|
|
|||
| Modelo 115-2 Válvula Solenoide de Cierre |
|
|
|||
| Modelo 115-3 Válvula de Control Solenoide de Estrangulamiento |
|
|
|||
| Modelo 115-4 Válvula de Cierre Solenoide de Alta Capacidad |
|
|

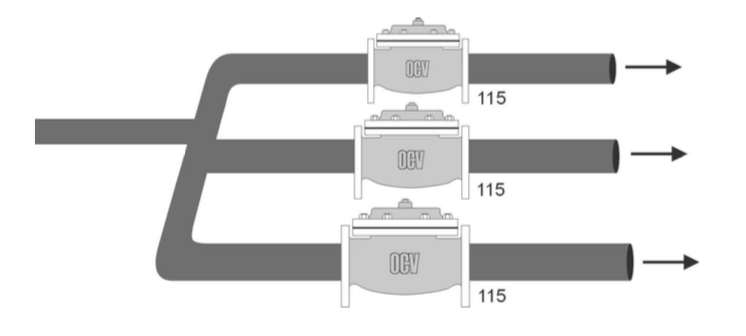

Se utiliza en el riego y los procesos industriales, cada línea de flujo se puede activar de forma independiente de los demás.

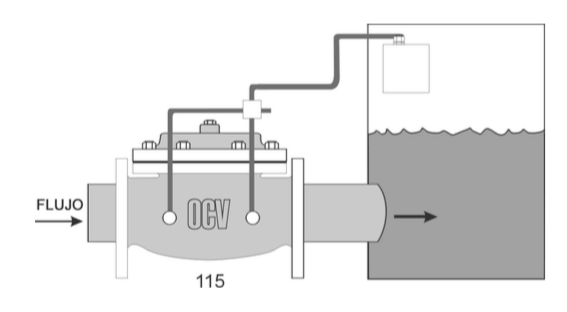

Válvula, activada por sensor de nivel, se llena el tanque de almacenamiento.

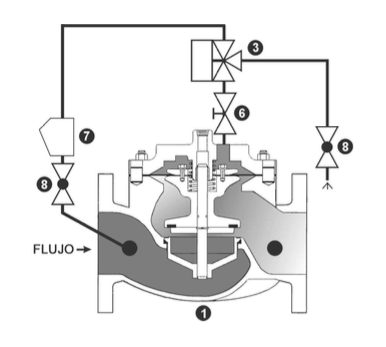

1. Válvula básica
2. Solenoide de dos vías
3. Solenoide de tres vías
4. Piloto auxiliar de tres vías
5. Eyector
6. Control de velocidad de válvula de aguja
7. Filtro en Y
8. Válvula de bolas de aislamiento

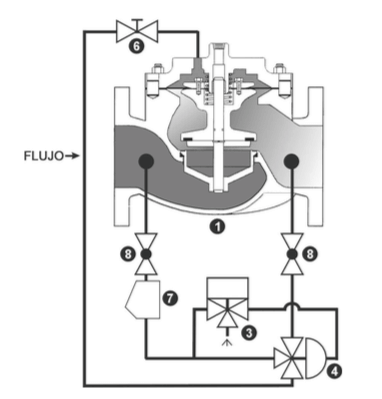

Operada por un solenoide de tres vías. La cámara del diafragma de la válvula principal puede ser descargada en la atmósfera, permitiendo una operación de abertura total con cualquier tasa de flujo. La válvula estándar incluye un ajuste del control de la velocidad de abertura/cierre de la válvula aguja. Tamaños desde 1 1⁄4 a 4 pulgadas, consulte en la fábrica acerca de la aplicación de tamaños mayores.

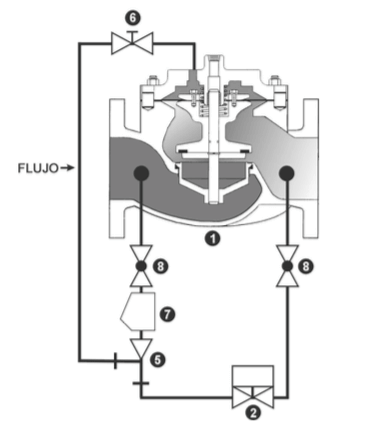

Operada por un solenoide de dos vías y un eyector. El diafragma de la válvula principal es descargado en el puerto de salida de la válvula. La posición de la válvula está determinada por la demanda de tasa de flujo (presión diferencial). La válvula estándar incluye un ajuste del con- trol de la velocidad de abertura/cierre de la válvula aguja. Tamaños desde 1 1⁄4 a 6 pulgadas, consulte en la fábrica acerca de la aplicación de tamaños mayores.

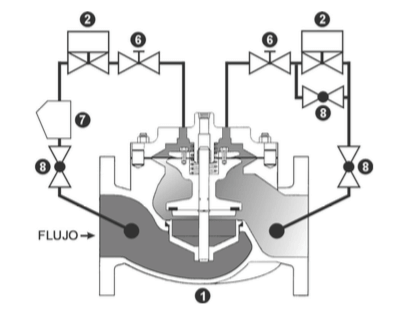

Operada por dos solenoides de dos vías. La válvula puede ser posicionada en abertura o cierre total o bloqueada en cualquier posición intermedia. Equipada con ajuste de velocidades de abertura y de cierre. La válvula puede ser configurada para abrirse, cerrarse o mantenerse en posición en caso de una falla de energía eléctrica. El modelo 115-3 es la base para las válvulas de control electrónico serie 22 y 88 de OCV.
Operado por un solenoide de tres vías que controla un piloto de acelerador de puerto grande, permitiendo una respuesta rápida en válvulas de mayor tamaño. La válvula estándar incluye control de la velocidad de abertura/cierre de la válvula aguja.
Tamaños desde 3 a 24 pulgadas.

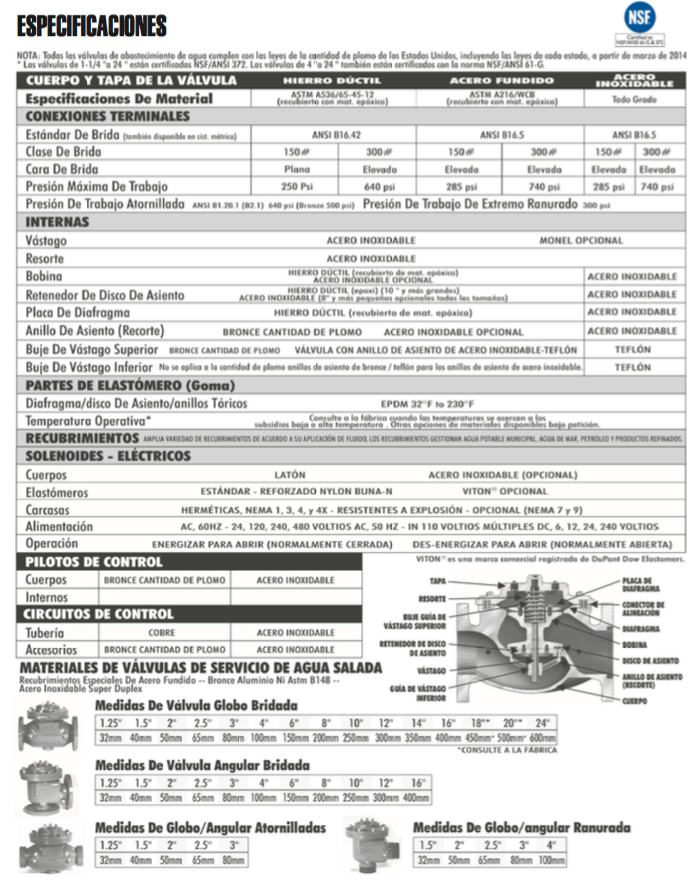

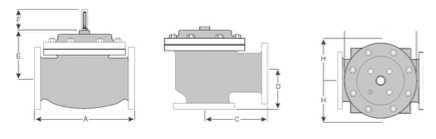

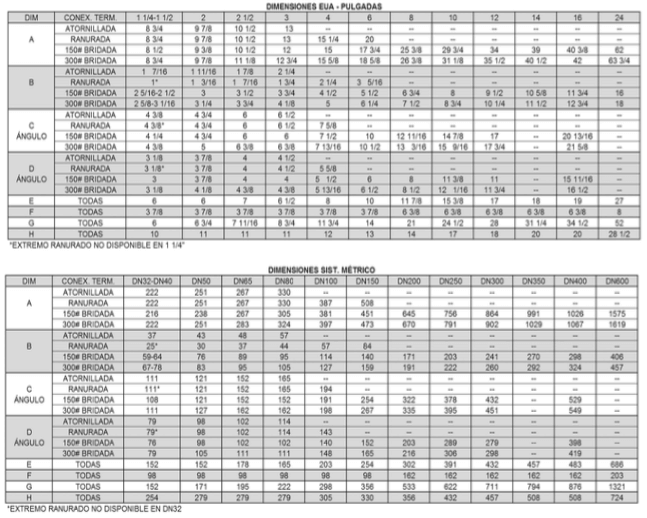

Tamaños de válvulas de la serie 115
Nuestra selección de ValveMaster Premier y nuestro software de selección de tamaños lo cubre en detalle; sin embargo, si usted no tiene acceso a este software en línea, el dimensionamiento según el siguiente procedimiento resultará en una operación satisfactoria.
1. Decida qué clase de válvula se acomodará a su instalación, esférica o angular. No olvide que siempre es mejor instalar cualquier válvula de control con la tapa apuntando hacia arriba, especialmente en tamaños de 8″ o más.
2. Comience con una válvula de tamaño estándar. Calcule la caída de presión con la fórmula,
donde:
DP = caída de presión, psi
sg = gravedad específica del fluido de la línea (agua = 1,0)
Q = flujo estimado de la bomba, gpm
Cv = Coeficiente de la válvula de la siguiente tabla

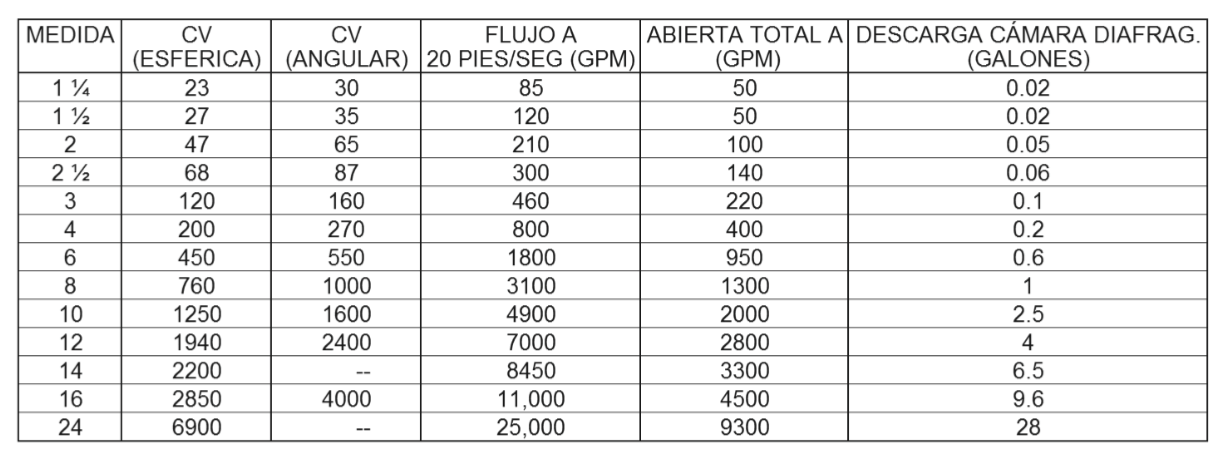

3. La caída de presión calculada es para una válvula de abertura total y puede aplicarse a una válvula de descarga en la atmósfera (115-1 o 115-4), sin importar la tasa de flujo. Por otro lado, una válvula con escape descendente (115-2) no puede estar completamente abierta. Vea la columna “abertura total en” de la siguiente tabla. Si la tasa de flujo es menor a este número, la caída de presión de la válvula puede ser 2-3 psi mayor al valor calculado en El paso 2. Si la tasa de flujo es mayor, la válvula estará completamente abierta y tendrá una caída de presión igual a la válvula de escape a la atmósfera.
4. Verifique que la velocidad del flujo no exceda los 20 pies por segundo. Si lo hace, o si la caída de presión es excesiva, considere utilizar el tamaño siguiente de válvula.
5. Finalmente, si se selecciona una válvula de descarga en la atmósfera, tome nota de la descarga de la cámara del diafragma. Esta cantidad de agua será descargada a la atmósfera cada vez que la válvula se abra o se cierre. Esta agua deberá ser drenada o eliminada en otra forma.
Este cuadro representa sólo una muestra de las válvulas más usuales. Consulte en la fábrica acerca de datos específicos del modelo de su elección.
Las válvulas de combinación pueden reducir o eliminar la necesidad de otros equipos. Por ejemplo: Si el sistema requiere una función de verifi- cación de flujo inverso, es posible añadir la herramienta de verificación como una función de la válvula solenoide serie 115.
Para una máxima eficiencia, la válvula de control OCV debe ser montada en un sistema de tuberías de man- era tal que la tapa (cubierta) de la válvula se encuen- tre en la posición superior. Otras posiciones son aceptables, pero puede que no permitan el máximo y más seguro funcionamiento de la válvula. En partic- ular, por favor consulte con la fábrica antes de insta- lar válvulas de 8 pulgadas o mayores, o cualquier válvula con un interruptor de límite, en posiciones diferentes a las descritas. Debe tener en cuenta el espacio al instalar válvulas y sus sistemas pilotos.
Es necesario que un técnico calificado establezca y lleve a cabo un programa de mantenimiento e in- spección de rutina una vez al año. Consulte con nuestra fábrica al 1-888-628-8258 para información sobre partes y servicios.
Cómo ordenar su válvula
Al realizar su orden, por favor indique:
Número de serie – Tamaño de válvula – Esférica o An- gular – Tipo de presión – Roscada, Bridada, Acanal- ada – Material de los bordes – Rango de ajuste – Opciones de piloto – Necesidades especiales / o req- uisitos de instalación.
