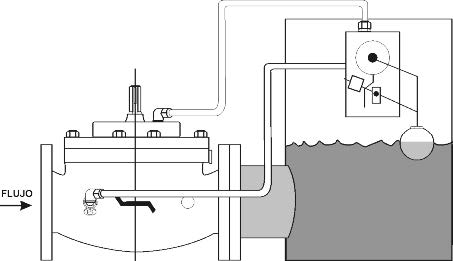

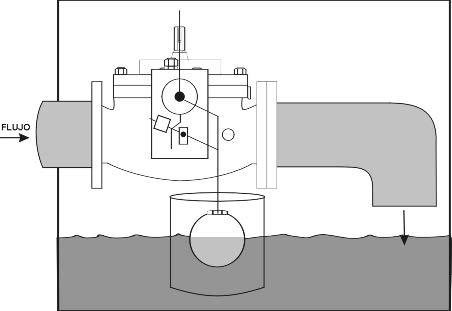

Las válvulas de control de flotación serie 8000 de OCV están diseñadas para mantener un nivel deseado en un tanque o reserva, al abrirse para abastecer el tanque, cuando el fluido se encuentra por debajo de un punto de nivel alto, y cerrarse herméticamente cuando el nivel deseado es alcanzado.
CARACTERÍSTICAS DE LA SERIE
El modelo 8000 es una válvula no moduladora; ya sea en su posición abierta o cerrada.
Está disponible en dos configuraciones básicas:

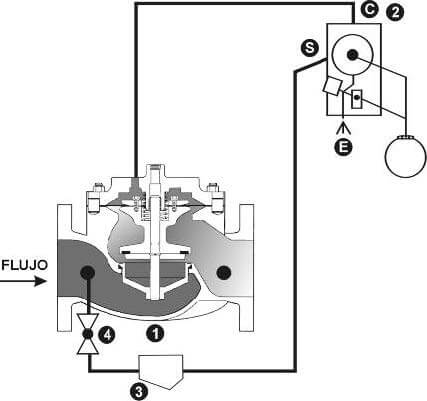

Cuando la boya está está “hacia abajo”, el puerto C del piloto está conectado al puerto E. Esto ventila la cámara del diafragma de la válvula principal, permitiendo su abertura. El tanque se llena a través de la válvula hasta alcanzarse el nivel deseado, es decir, la boya alcanza la posición “hacia arriba”. En este punto, se realiza una conexión en el piloto entre los puertos “S” y “C”. Esto aplica presión de entrada a la cámara del diafragma de la válvula principal, provocando su cierre total.

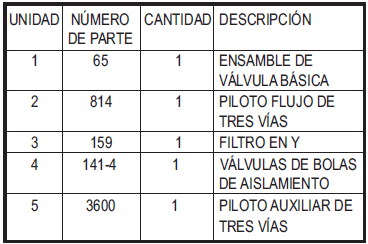

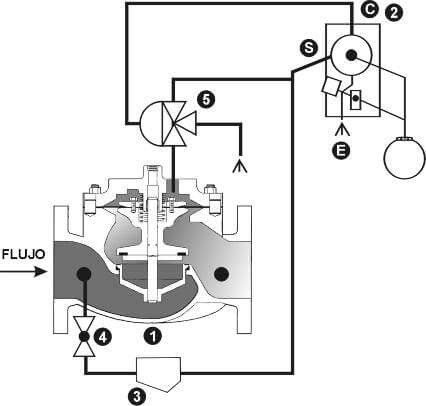

La descripción anterior se aplica a menos que el piloto de flotación ventile o presurice alternativamente la cámara del diafragma del piloto auxiliar de tres vías. En modo relé, el piloto auxiliar ventila o presuriza la cámara del diafragma de la válvula principal.

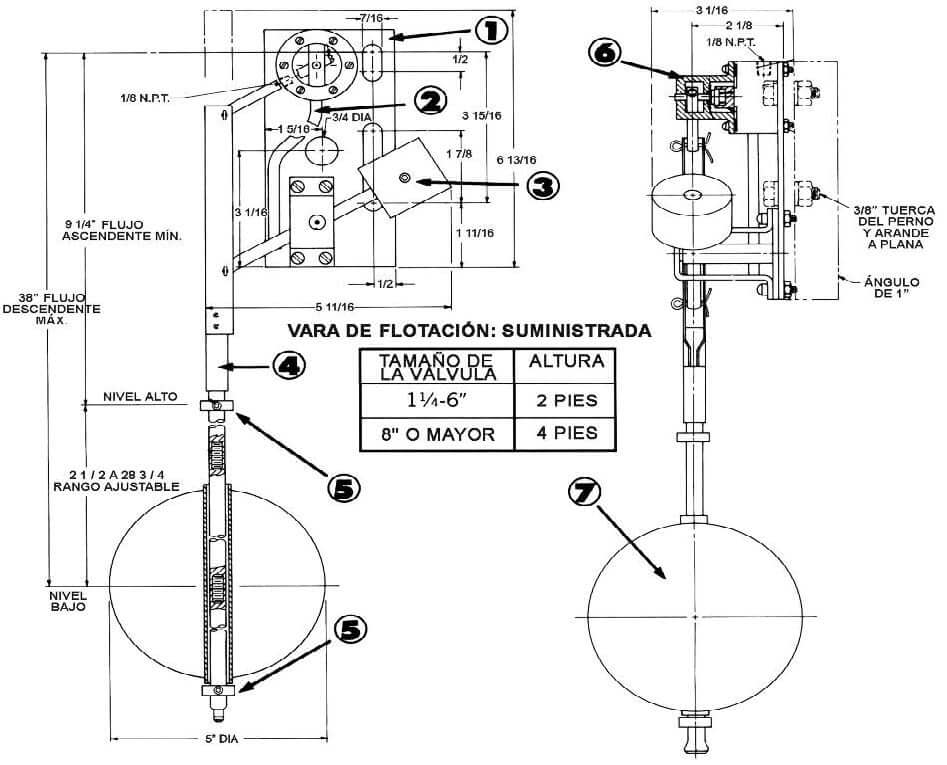

Modelo 814
Piloto de control por flotación
1. Soporte de montaje
2. Escape
3. Contrapeso
4. Vara de Flotación, SS
5. Collares de Traba
Ajustables, SS
6. Control piloto, SS
7. Boya, SS
Para proteger la bola flotante de la acción de onda dentro del tanque, es altamente recomendable que el flotante sea instalado en una cámara o
caja de calma. Esto es especialmente crítico si la línea del Senado existe en la parte superior del tanque.
Para una máxima eficiencia, la válvula de control OCV debe ser montada en un sistema de tuberías de manera tal que la tapa (cubierta) de la válvula se encuentre en la posición superior. Otras posiciones son aceptables, pero puede que no permitan el máximo y más seguro funcionamiento de la válvula.
En particular, por favor consulte con la fábrica antes de instalar válvulas de 8 pulgadas o mayores, o cualquier válvula con un interruptor de límite, en posiciones diferentes a las descritas.
Piloto de flotación 814
El piloto de flotación modelo 814 de OCV es un piloto de disco rotatorio, de tres puertos, actuado por flotación, diseñado para suministrar acción de encendido-apagado, a una válvula principal modelo 65 de OCV.
Presenta las siguientes características:
El principio básico de operación del piloto 814 es bastante sencillo. Existen tres grupos de pasajes en el cuerpo del piloto, cada uno con su puerto, y tres grupos iguales en el disco giratorio plegable.
(A) Cuando la boya está está “hacia abajo”, el puerto “S” está bloqueado, y el puerto “C” está conectado al puerto “E”.
Esto permite que el piloto ventile la cámara del diafragma del piloto auxiliar o de la válvula principal, abriéndola.
(B) Cuando la boya está está “hacia arriba”, el puerto “E” está bloqueado, y el puerto “S” está conectado al puerto “C”.
Esto permite que el piloto presurice la cámara del diafragma del piloto auxiliar o de la válvula principal, cerrándola.
Si bien la mayoría de las válvulas de la Serie 8000 son de tamaño estándar, existen dos factores que deben ser verificados. La tasa de flujo máxima no debe exceder los 25 pies/seg, en otras palabras, no utilizar una válvula demasiado pequeña. Al mismo tiempo, tampoco es conveniente una válvula tan grande que, al abrirse, disminuya la presión del sistema a un nivel tan bajo que no sea suficiente para cerrar la válvula al alcanzar el nivel más alto. Nuestro software de selección y medidas ValveMaster cubre estos puntos en detalle. Sin embargo, si usted no posee el software, una medida dentro de los límites de flujo que se muestran en la siguiente tabla, deberán dar como resultado un funcionamiento satisfactorio.
Si la taza de flujo de cierta válvula cae por debajo del mínimo, tal vez desee añadir una función de mantenimiento de presión (modelo 8000-3).

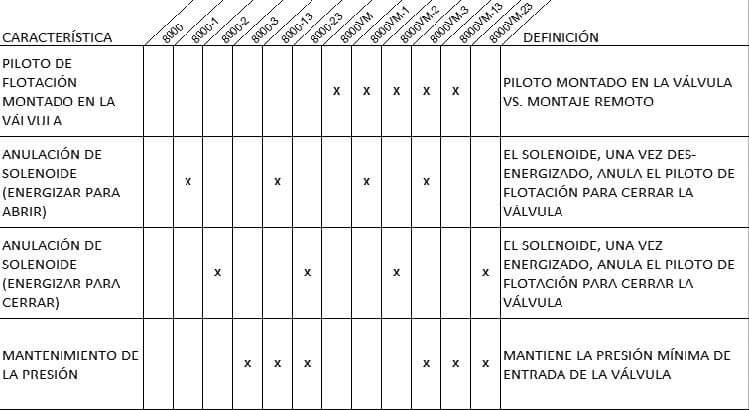

Combinando varios pilotos de control, pueden realizarse múltiples funciones con una única Válvula de Control por Flotación Serie 8000. Para encontrar la válvula de función de combinación, seleccione las características deseadas y luego el número de modelo. Este cuadro representa sólo una muestra de las válvulas más usuales. Consulte en la fábrica acerca de datos específicos del modelo de su elección.
Las válvulas de combinación pueden reducir o eliminar la necesidad de otros equipos. Por ejemplo: Si el sistema requiere una función de mantenimiento de presión, es posible añadir la herramienta como una función de la válvula de flotación modelo 8000-3.

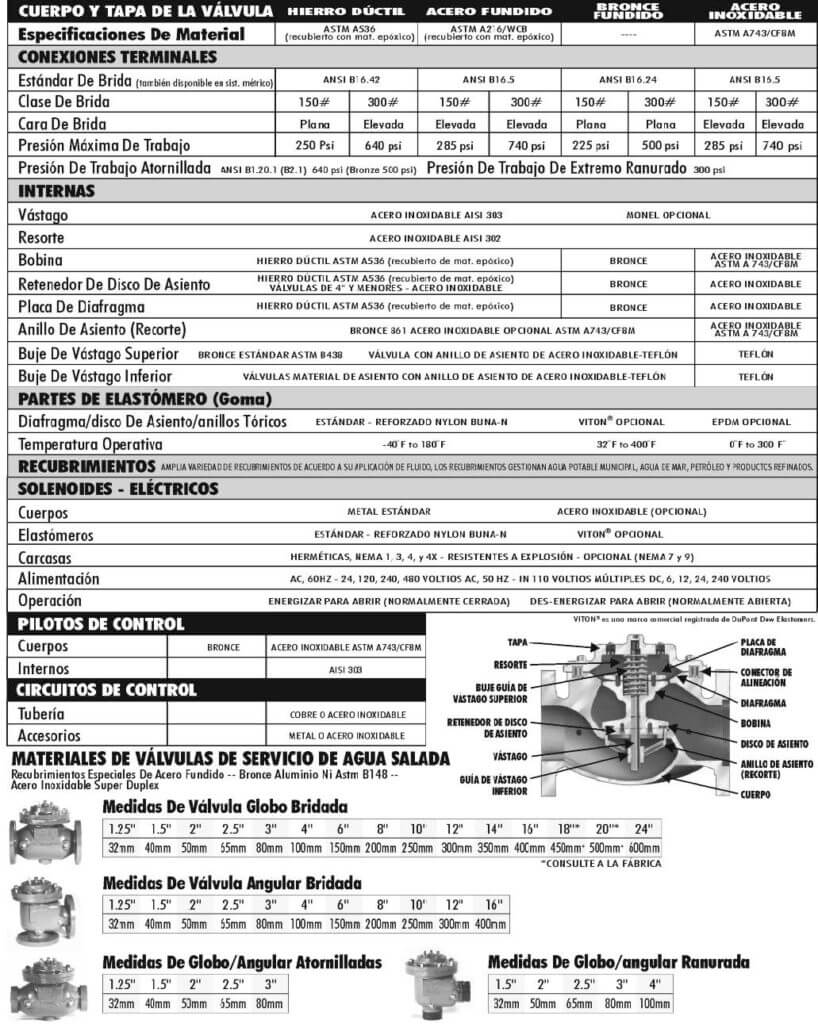

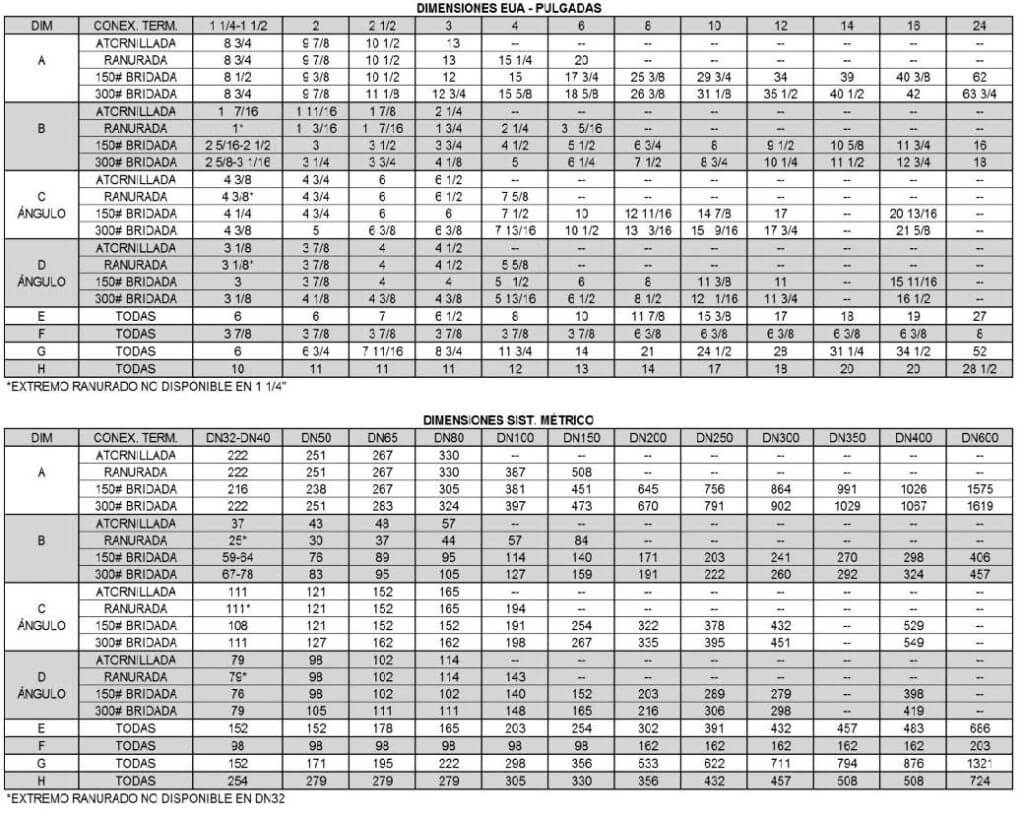

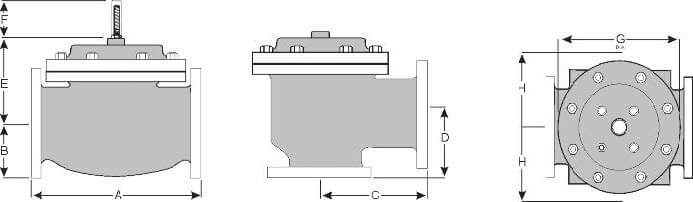

Para una máxima eficiencia, la válvula de control OCV debe ser montada en un sistema de tuberías de manera tal que la tapa (cubierta) de la válvula se encuentre en la posición superior. Otras posiciones son aceptables, pero puede que no permitan el máximo y más seguro funcionamiento de la válvula. En particular, por favor consulte con la fábrica antes de instalar válvulas de 8 pulgadas o mayores, o cualquier válvula con un interruptor de límite, en posiciones diferentes a las descritas. Debe tener en cuenta el espacio al instalar válvulas y sus sistemas pilotos.
Es necesario que un técnico calificado establezca y lleve a cabo un programa de mantenimiento e inspección de rutina una vez al año. Consulte con nuestra fábrica al 1-888-628-8258 para información sobre partes y servicios.
Cómo ordenar su válvula
Al realizar su orden, por favor indique:
Número de serie – Tamaño de válvula – Esférica o
Angular – Tipo de presión – Roscada, Bridada,
Acanalada – Material de los bordes – Rango de ajuste
– Opciones de piloto – Necesidades especiales / o
requisitos de instalación.
