Serie 765 Reducción del Puerto de la Válvula

La válvula de control de OCV Modelo 765 es una válvula de ingeniería de puerto reducido, de patrón esférico. Las áreas de asiento, cuerpo, tapa, e internas poseen una medida menor que la medida de brida. Las válvulas de puerto reducido resuelven la necesidad de válvulas correctamente dimensionadas sin el uso de reductores de tubería, permitiendo a la válvula administrar aplicaciones que demandan tasas de flujo de válvulas menores. Un ejemplo sería una aplicación donde la tasa de flujo indica utilizar una válvula de 3″, aunque el tamaño de línea sea de 4 pulgadas, y por lo tanto un Modelo 765, cuerpo bridado de 4″ con su parte interna de 3″ se adapta apropiadamente a esta condición.

Cuando se encuentra equipada con una variedad de pilotos y accesorios, la válvula 765 ejecuta un amplio rango de control automático de fluidos, haciendo de ella una válvula especificada en muchas aplicaciones. Las válvulas de puerto reducido no son aplicables para muchas aplicaciones, consulte en fábrica para obtener la asistencia apropiada de dimensionamiento. Las aplicaciones más comunes se encuentran en las válvulas de modulación o regulación; por ejemplo reducción de presión, y alivio de presión entre otras.

Las válvulas de puerto reducido están disponibles en la mayoría de las series de válvulas de OCV. Los modelos de válvulas que utilizan la válvula básica de puerto reducido comienzan con un número 7. Por ejemplo: Modelo 127-3 (reducción de presión de puerto total) se transforma en un Modelo 727-3 (reducción de presión de puerto reducido).

CARACTERÍSTICAS/ BENEFICIOS

Diafragma de alto rendimiento, reforzado con nylon
De forma rectangular, el sello de asiento blando brinda un cierre hermético de Clase VI.
Retención de asiento de estrangulamiento para estabilidad de flujo y presión.
El diafragma puede ser reemplazado sin remover el ensamble interno del vástago.
Anillo de asiento reemplazable
Los pasadores de alineación aseguran el montaje adecuado luego del mantenimiento.
La tapa con derivación central facilita la instalación del indicador de posición o los interruptores activados por la válvula.
Las válvulas de hierro dúctil y acero poseen revestimiento epóxico tanto interna como externamente, para una máxima protección contra la corrosión.
Las válvulas poseen un número de serie y están registradas para facilitar el reemplazo de partes y el soporte técnico en la fábrica.

FUNCIONAMIENTO DE LA VÁLVULA

Válvula Cerrada

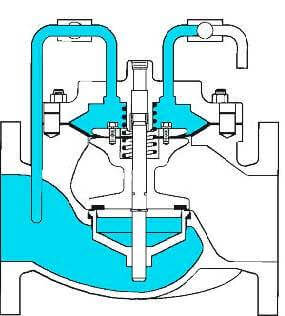

765_1

Cuando se aplica la presión de línea de la

entrada de la válvula a la cámara de cobertura,

presurizando el diafragma, la válvula se

cierra herméticamente.

Válvula Abierta

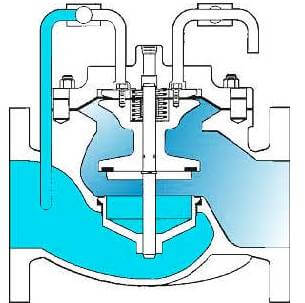

765_2

Cuando se ventila la presión de cámara del diafragma, la válvula cambia a la posición de abertura total.

Modulación de la Válvula

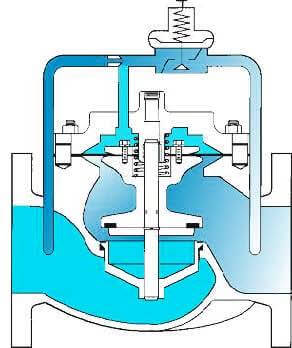

765_3

La válvula se encuentra entre las posicionesde abertura total y cierre. El piloto de control de la válvula modula la presión de la cámara del diafragma, posicionando la válvula para controlar el flujo de presión deseado. Los sistemas pilotos de OCV brindan un control preciso en una amplia gama de requisitos de rendimiento.

ESPECIFICACIONES DE MATERIAL

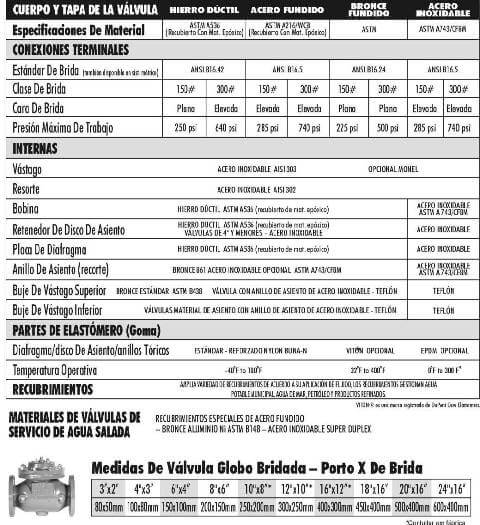

765_6

DIMENSIONES DE LA SERIE 765

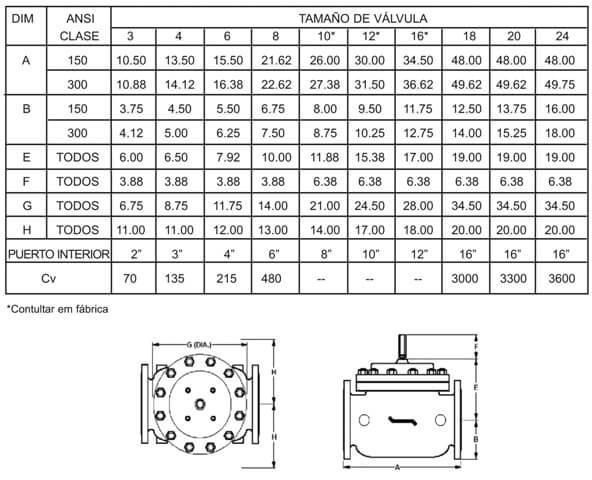

765_7

Para una máxima eficiencia, la válvula de control OCV debe ser montada en un sistema de tuberías de manera tal que la tapa (cubierta) de la válvula se encuentre en la posición superior. Otras posiciones son aceptables, pero puede que no permitan el máximo y más seguro funcionamiento de la válvula. En particular, por favor consulte con la fábrica antes de instalar válvulas bridadas de 10 pulgadas o mayores, o cualquier válvula con un interruptor de límite, en posiciones diferentes a las descritas. Debe tener en cuenta el espacio al instalar válvulas y sus sistemas pilotos.

Es necesario que un técnico calificado establezca y lleve a cabo un programa de mantenimiento e inspección de rutina una vez al año. Consulte con nuestra fábrica al 1-888-628-8258 para información sobre partes y servicios.

Al realizar su orden, por favor indique: Número de serie – Tamaño de válvula – Clase – Material de recorte bridado – Opciones de piloto – Necesidades especiales / o Requerimientos de instalación. Refiérase a la ficha del modelo para conocer opciones específicas.
