Válvula de Verificación Serie 94

La válvula de verificación serie 94 de OCV es una simple válvula de encendido-apagado que permite el paso del flujo cuando la presión de entrada excede la de salida y se cierra herméticamente para evitar el flujo inverso cuando la presión de salida excede la de entrada.

Model	Model Sheet	Model Sheet (metric)	Specifications	Animation	Operations Manual
Válvula de Verificación con Control de Velocidad de Abertura Modelo 94-1
Válvula de Verificación con Control de Velocidad de Cierre - Modelo 94-2
Válvula de Verificación con Controles de Velocidad de Cierre y Abertura - Modelo 94-3

CARACTERÍSTICAS DE LA VÁLVULA

Opera automáticamente con presiónfuera de línea.
Diafragma de alto rendimiento, y con cobertura de nylon aísla a presión de operación de la cámara superior de la presión de línea de la cámara inferior.
El sellado del asiento, de forma rectangular brinda un cerramiento hermético Clase VI.
El ensamble del diafragma es guiadodesde arriba hacia abajo.
Retención de asiento por estrangulamiento brindando estabilidad de flujo y presión.
De fácil mantenimiento sin remoción de la línea.
El diafragma puede ser reemplazado sin retirar el ensamble del vástago interno.
Anillo de asiento reemplazable.
Los pins de alineación aseguran un montaje seguro luego del mantenimiento.
La tapa con derivación central facilita la instalación del indicador de posición o los interruptores activados por la válvula.
Las válvulas de hierro dúctil y aceroestán recubiertas con material epoxy por dentro y por fuera, para una máxima protección contra la corrosión.
Las válvulas son probadas en fábrica.
Las válvulas poseen un número de serie y están registradas para facilitar el reemplazo de partes y el soporte técnico en fábrica.

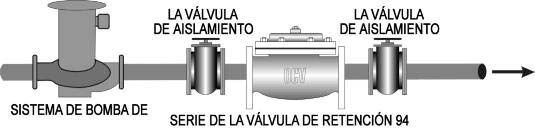

Equipada con una velocidad de abertura controlada, la presión de descarga de la bomba es introducida en el sistema en forma gradual. La bomba está protegida contra el flujo inverso.

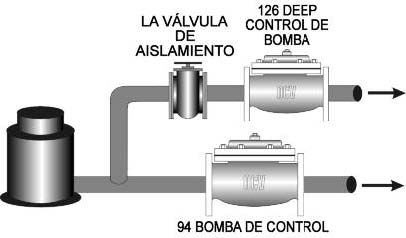

Utilizada junto con el Modelo 126, la Serie 94 brinda protección contra sobrecarga al momento de activación y cierre para bombas de pozos profundos.

FUNCIONAMIENTO DE LA VÁLVULA

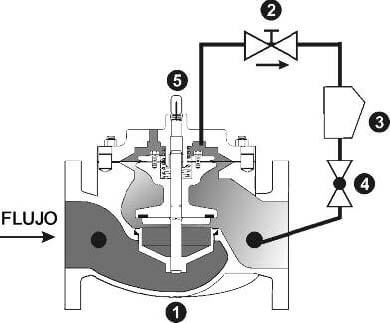

La válvula de verificación modelo 94-1 de OCV, con velocidad de abertura ajustable, es una simple válvula de encendido/apagado que se abre para permitir el paso del flujo y se cierra herméticamente para evitar el flujo inverso. El modelo 94 opera en el diferencial entre dos presiones: presión ascendente o de entrada que actúa bajo el asiento de la válvula, y presión descendente o de descarga, que actúa sobre el diafragma a través de la única línea hidráulica. Cuando la presión ascendente es mayor a la descendente (paso del flujo), la válvula se abre a un nivel ajustable para permitir que el flujo pase. Cuando la presión descendente es mayor a la ascendente (flujo inverso), la válvula se cierra completamente.

El modelo 94-1 consiste de:

1. Válvula de control básica modelo 65

2. Control de velocidad de cierre modelo 141-3

3. Filtro en Y modelo 159

4. Válvula de bolas modelo 141-4

5. Indicador de posición de válvula modelo 155

94_3

CONSIDERACIONES DE MEDIDAS

Para el más exhaustivo procedimiento de calibrado de válvulas de control de la Serie 94, es conveniente utilizar nuestro software ValveMaster o las instrucciones aquí mencionadas junto con los Gráficos de Rendimiento de la Sección de Ingeniería del catálogo de OCV.

Las válvulas de verificación suelen tener un tamaño en relación a la línea, sin embargo, existen algunas limitaciones. El modelo 94, que no posee controles de velocidad, debe ser utilizado únicamente cuando las velocidades de flujo no excedan los 6 pies/seg. Las válvulas de verificación con controles de velocidad (94-1, 94-2, etc.) pueden ser utilizadas con velocidades de flujo de hasta 15 pies/seg.

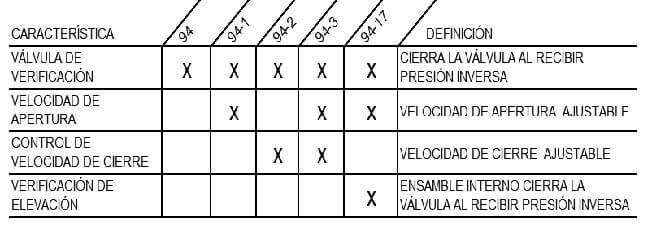

GUÍA DE SELECCIÓN DE VÁLVULAS

Las válvulas de verificación serie 94 están disponibles con varias combinaciones de controles de velocidad. Seleccione las características deseadas y luego el número de modelo.

Este cuadro representa sólo una muestra de las válvulas más usuales. Consulte en la fábrica acerca de datos específicos del modelo de su elección.

94_5

ESPECIFICACIONES DE MATERIALES

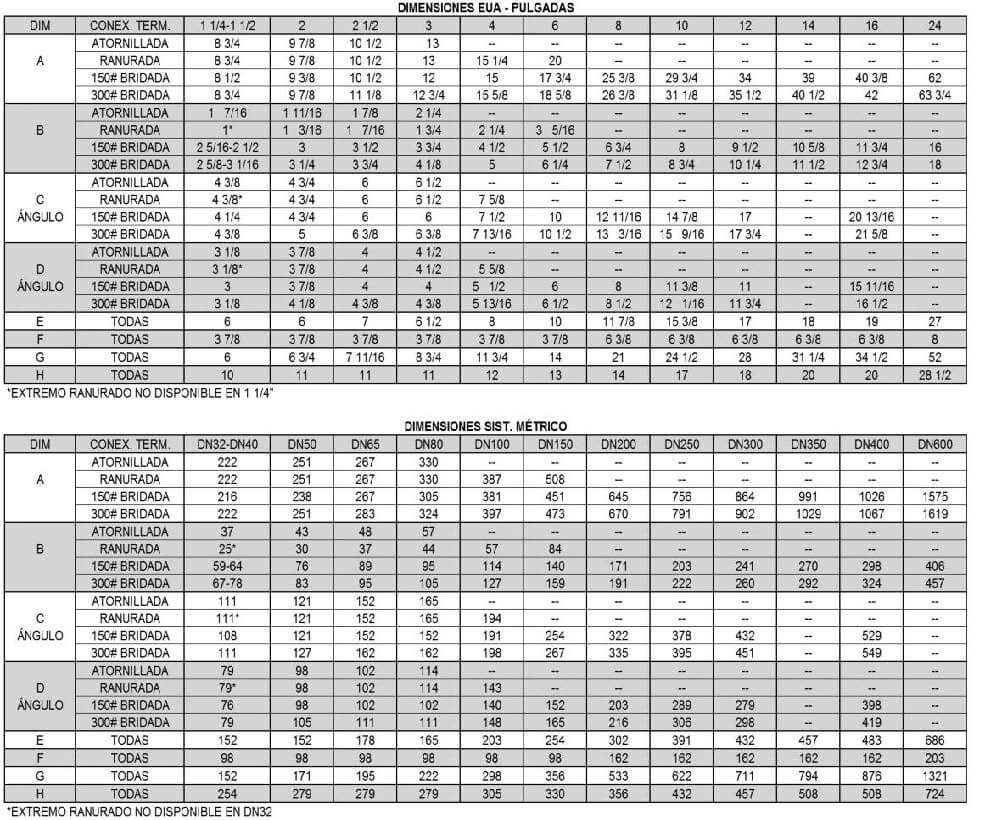

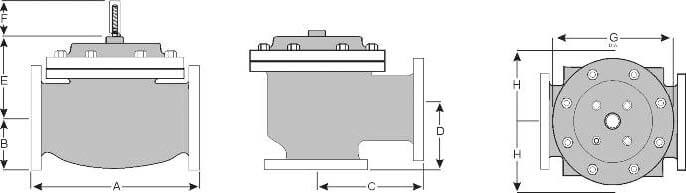

DIMENSIONES DE LA SERIE 94 DE OCV

94_7

Para una máxima eficiencia, la válvula de control OCV debe ser montada en un sistema de tuberías de manera tal que la tapa (cubierta) de la válvula se encuentre en la posición superior. Otras posiciones son aceptables, pero puede que no permitan el máximo y más seguro funcionamiento de la válvula. En particular, por favor consulte con la fábrica antes de instalar válvulas de 8 pulgadas o mayores, o cualquier válvula con un interruptor de límite, en posiciones diferentes a las descritas. Debe tener en cuenta el espacio al instalar válvulas y sus sistemas pilotos.

Es necesario que un técnico calificado establezca y lleve a cabo un programa de mantenimiento e inspección de rutina una vez al año. Consulte con nuestra fábrica al 1-888-628-8258 para información sobre partes y servicios.

94_8

COMO ORDENAR SU VALVULA

Al realizar su orden, por favor indique: Número de serie -Tamaño de válvula – Esférica o Angular – Tipo de presión – Roscada, Bridada, Acanalada – Material de los bordes – Rango de ajuste – Opciones de piloto – Necesidades especiales / o requisitos de instalación.
