Válvula Básica de Control Serie 65

Válvula Básica de Control Serie 65

La Válvula Básica de Control OCV 65 Esférica y 65 Angular es una válvula de ingeniería de puertos completos. Cuando se la dota de una variedad de pilotos y accesorios, la válvula realiza una amplia gama de controles automáticos de fluidos, haciendo de ella una válvula especializada para aplicaciones de agua municipal, protección contra incendios, irrigación, industria, petróleo y sistemas de combustible de aviación.

El modelo 65 es confiable y completo; con una simplicidad en su diseño que asegura un mínimo desgaste de sus partes con rendimiento y longevidad excepcionales. Auto contenida, la válvula opera automáticamente con presión fuera de línea.

El modelo 65 consiste en tres componentes principales: cuerpo, tapa y ensamble de diafragma.

CARACTERÍSTICAS/ BENEFICIOS

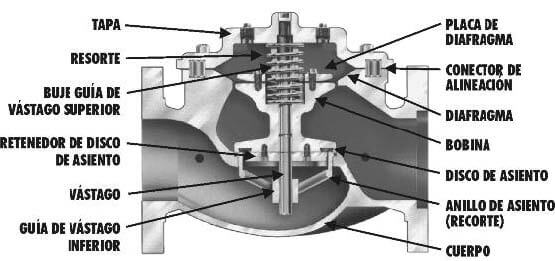

  • 65_1
    Opera automáticamente con presión fuera de línea.
  • El diafragma de alto rendimiento con refuerzo de nylon aísla la presión de operación de la cámara superior de la presión de línea de la cámara inferior.
  • De forma rectangular, el sello de asiento blando brinda un cierre hermético de Clase VI.
  • Ensamble de diafragma dirigido hacia arriba y abajo.
  • Retención de asiento de estrangulamiento para estabilidad de flujo y presión.
  • Puede realizarse su mantenimiento sin retirarla de la línea.
  • El diafragma puede ser reemplazado sin remover el ensamble interno del vástago.
  • Anillo de asiento reemplazable.
  • Los pins de alineación aseguran un rearmado correcto luego del mantenimiento.
  • La tapa con derivación central facilita la instalación del indicador de posición o los interruptores de activación por la válvula.
  • Las válvulas de hierro dúctil y acero están recubiertas con material epoxy por dentro y por fuera, para una máxima protección contra la corrosión.
  • Las válvulas son probadas en fábrica.
  • Las válvulas poseen un número de serie y están registradas para facilitar el reemplazo de partes y el soporte técnico de la fábrica.

FUNCIONAMIENTO DE LA VÁLVULA

Válvula Cerrada

65_2

Cuando se aplica la presión de línea de la entrada de la válvula a la cámara de cobertura, presurizando el diafragma, la válvula se cierra herméticamente.

Válvula Abierta

65_3

Cuando se ventila la presión de la cámara del diafragma, la válvula cambia a la posición de abertura total.

Modulación de la válvula

65_4

La válvula se encuentra entre las posiciones de abertura total y cierre. El piloto de control de la válvula modula la presión de la cámara del diafragma, posicionando la válvula para controlar el flujo de presión deseado. Los sistemas pilotos de OCV brindan un control preciso en una amplia gama de requisitos de rendimiento.

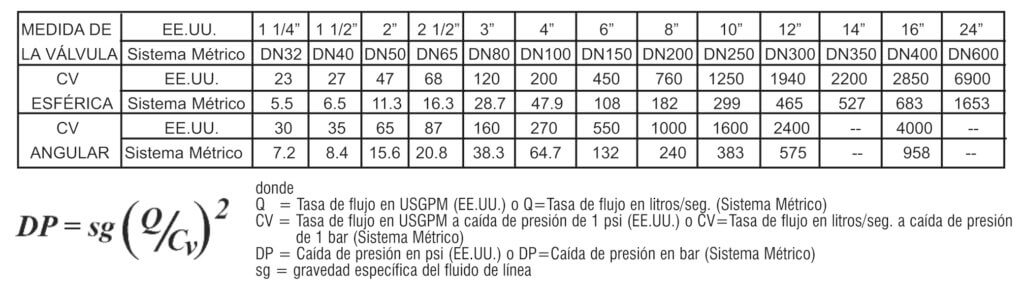

CARACTERÍSTICAS DE FLUJO DE LA VÁLVULA BÁSICA



655

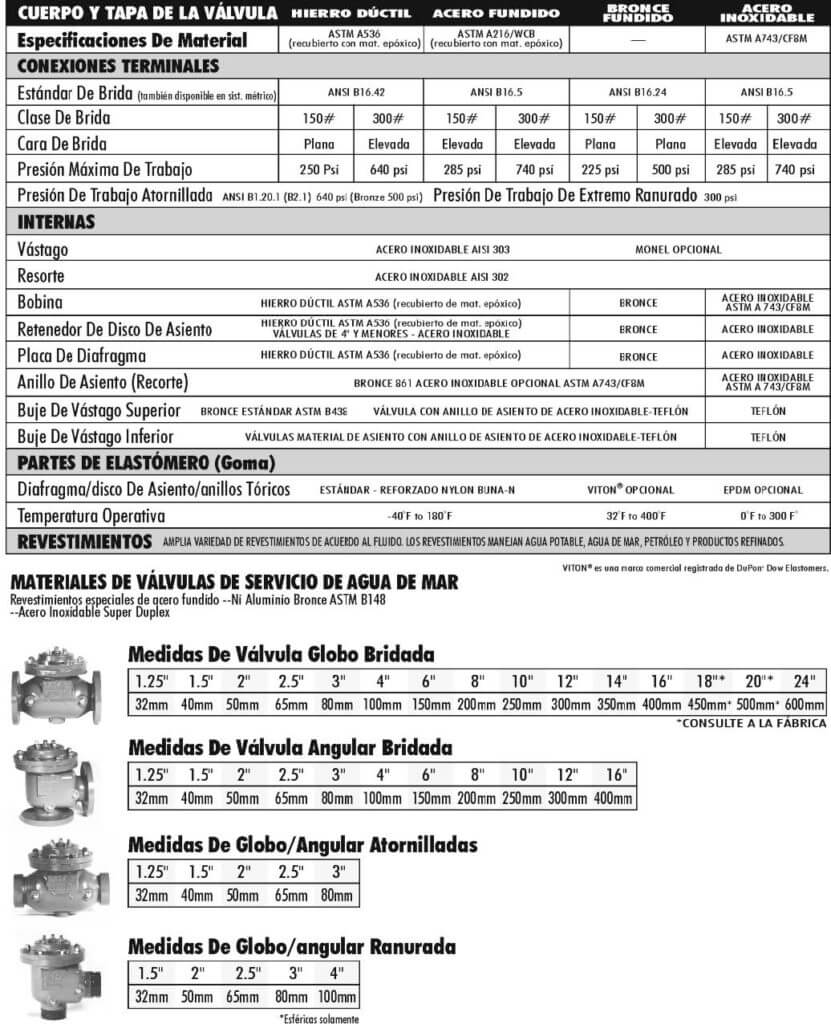

ESPECIFICACIONES DE MATERIAL

65_5

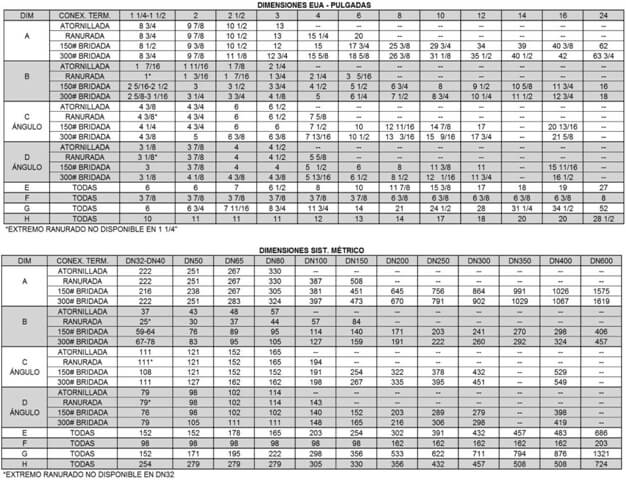

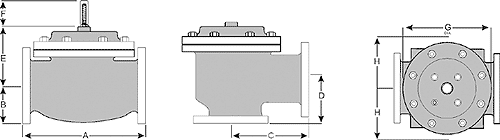

DIMENSIONES DE LA SERIE 65

65_6

Para una máxima eficiencia, la válvula de control OCV debe ser montada en un sistema de tuberías de manera tal que la tapa (cubierta) de la válvula se encuentre en la posición superior. Otras posiciones son aceptables, pero puede que no permitan el máximo y más seguro funcionamiento de la válvula. En particular, por favor consulte con la fábrica antes de instalar válvulas de 8 pulgadas o mayores, o cualquier válvula con un interruptor de límite, en posiciones diferentes a las descritas. Debe tener en cuenta el espacio al instalar válvulas y sus sistemas pilotos.

Es necesario que un técnico calificado establezca y lleve a cabo un programa de mantenimiento e inspección de rutina una vez al año. Consulte con nuestra fábrica al  1-888-628-8258 para información sobre partes y servicios.

1-888-628-8258 para información sobre partes y servicios.

65_7

Cómo ordenar su válvula

Al realizar su orden, por favor indique:

Número de serie – Tamaño de válvula – Esférica o Angular – Tipo de presión – Roscada, Bridada, Acanalada – Material de los bordes – Rango de ajuste – Opciones de piloto – Necesidades especiales/ o requisitos de instalación
